Hướng dẫn thiết kế giá đỡ trọng lực: Cách lập kế hoạch hệ thống dòng pallet hiệu quả

Lập kế hoạch hệ thống giá đỡ trọng lực hiệu quả cho kho của bạn

Hệ thống giá đỡ trọng lực không chỉ đơn thuần là một giá chứa đồ có con lăn. Mọi quá trình lắp đặt dòng pallet thành công đều bắt đầu bằng kỹ thuật cẩn thận, xem xét kích thước kho, thông số kỹ thuật của pallet, vòng quay hàng tồn kho, hoạt động của xe nâng và sự phát triển kinh doanh trong tương lai.

Thiết kế hệ thống phù hợp đảm bảo chuyển động pallet trơn tru, tối đa hóa mật độ lưu trữ, cải thiện độ an toàn và giảm thiểu việc bảo trì trong suốt thời gian sử dụng của nhà kho. Tuy nhiên, hệ thống giá đỡ trọng lực được thiết kế kém có thể dẫn đến kẹt pallet, mài mòn con lăn quá mức, giảm năng suất và chi phí vận hành không cần thiết.

Cho dù bạn đang xây dựng một nhà kho mới hay nâng cấp cơ sở hiện có, việc hiểu các nguyên tắc cơ bản của thiết kế giá đỡ trọng lực là điều cần thiết để đạt được lợi tức đầu tư cao nhất.

Modern gravity rack system installed inside a high-density warehouse

Tại sao thiết kế giá đỡ trọng lực lại quan trọng

Không giống như kệ pallet chọn lọc, hệ thống giá đỡ trọng lực dựa vào chuyển động của pallet được kiểm soát. Mỗi làn đường phải cho phép các pallet di chuyển thuận lợi từ phía xếp hàng đến phía lấy hàng trong khi vẫn duy trì tốc độ an toàn và ổn định.

Để đạt được điều này, các kỹ sư đánh giá nhiều yếu tố thiết kế, bao gồm kích thước pallet, trọng lượng tải, chiều dài làn đường, khoảng cách con lăn, góc dốc và yêu cầu phanh.

Một hệ thống giá đỡ trọng lực được thiết kế phù hợp mang lại một số lợi ích quan trọng:

Mật độ lưu trữ cao hơn
Xoay vòng hàng tồn kho FIFO đáng tin cậy
Chuyển động pallet mượt mà
Giảm hành trình của xe nâng
Cải thiện an toàn kho hàng
Chi phí bảo trì thấp hơn

Tìm hiểu thêm về tùy chỉnh của chúng tôiHệ thống giá đỡ trọng lựcgiải pháp lưu trữ kho mật độ-cao.

Bước 1: Phân tích bố cục kho của bạn

Bước đầu tiên trong việc thiết kế hệ thống giá đỡ trọng lực là hiểu được không gian kho có sẵn. Các kỹ sư đánh giá cả diện tích sàn và chiều cao tòa nhà để tối đa hóa sức chứa pallet trong khi vẫn duy trì lưu lượng xe nâng hiệu quả.

Những cân nhắc bố cục quan trọng bao gồm:

Chiều dài và chiều rộng kho
Chiều cao trần có sẵn
Khoảng cách cột
Đang tải vị trí bến tàu
Các tuyến đường di chuyển của xe nâng
Yêu cầu phòng cháy chữa cháy
Truy cập khẩn cấp

Những yếu tố này xác định cách sắp xếp giá đỡ tối ưu và số làn đường vận chuyển pallet có thể được lắp đặt.

Bước 2: Xác định thông số kỹ thuật của Pallet

Kích thước pallet ảnh hưởng trực tiếp đến chiều rộng làn đường, khoảng cách con lăn, chiều dài dầm và công suất giá đỡ. Do đó, thông tin về pallet chính xác là một trong những yếu tố đầu vào thiết kế quan trọng nhất.

Thông tin thiết kế điển hình bao gồm:

Chiều dài pallet
Chiều rộng pallet
Chiều cao pallet
Trọng lượng pallet tối đa
Tải trọng tâm
Thi công pallet đáy

Các loại pallet khác nhau yêu cầu cấu hình con lăn khác nhau. Mỗi pallet gỗ, pallet nhựa và pallet thép đều tương tác khác nhau với con lăn trọng lực và cần được đánh giá trong quá trình thiết kế hệ thống.

Close-up view of gravity rack roller lanes with loaded pallets

Bước 3: Chọn độ sâu làn đường phù hợp

Độ sâu làn đường có một trong những tác động lớn nhất đến mật độ lưu trữ và hiệu suất hệ thống.

Các làn lưu chuyển pallet dài hơn sẽ tăng khả năng lưu trữ vì có nhiều pallet hơn được lưu trữ trong mỗi làn. Tuy nhiên, làn đường dài hơn cũng yêu cầu thêm con lăn phanh và kỹ thuật chính xác hơn để duy trì chuyển động trơn tru của pallet.

Độ sâu làn đường	Mật độ lưu trữ	Ứng dụng điển hình
2–4 pallet	Trung bình	Kho tổng hợp
5–8 pallet	Cao	Thực phẩm & Đồ uống
9–15 pallet	Rất cao	Trung tâm phân phối và kho lạnh

Bước 4: Thiết kế bố cục con lăn

Hệ thống con lăn là trái tim của mọi giá đỡ trọng lực. Đường kính con lăn, khoảng cách, vật liệu và vị trí con lăn phanh đều ảnh hưởng đến chuyển động của pallet.

Các kỹ sư tính toán cách bố trí con lăn dựa trên trọng lượng pallet và cấu trúc hỗ trợ đáy để đảm bảo mọi pallet di chuyển an toàn mà không bị rung hoặc chạy quá tốc độ.

Hệ thống giá đỡ trọng lực hiện đại thường kết hợp các con lăn phanh để tự động kiểm soát tốc độ pallet, đặc biệt là ở các làn đường dài hoặc khi xử lý tải nặng.

Bước 5: Tính góc dốc chính xác

Một trong những thông số kỹ thuật quan trọng nhất trong hệ thống giá đỡ trọng lực là độ dốc của làn đường. Độ nghiêng phải được tính toán cẩn thận để pallet di chuyển êm ái dưới tác dụng của trọng lực mà không lăn quá nhanh hoặc dừng lại trước khi đến vị trí lấy hàng.

Độ dốc lý tưởng phụ thuộc vào một số biến số, bao gồm trọng lượng pallet, kích thước pallet, loại con lăn, nhiệt độ môi trường và hệ số ma sát của đế pallet. Trong hầu hết các ứng dụng kho bãi, các kỹ sư thiết kế hệ thống giá đỡ trọng lực với độ nghiêng nhẹ nhàng giúp cân bằng chuyển động trơn tru của pallet với độ an toàn vận hành tối đa.

Góc dốc quá mức có thể làm tăng tốc độ của pallet và lực va đập, trong khi độ dốc không đủ có thể dẫn đến việc dừng pallet và giảm năng suất. Tính toán kỹ thuật phù hợp đảm bảo dòng pallet ổn định bất kể điều kiện tải.

Bước 6: Cấu hình con lăn phanh và bộ điều khiển tốc độ

Hệ thống giá đỡ trọng lực hiện đại dựa vào các con lăn phanh để duy trì tốc độ pallet an toàn và được kiểm soát trên mỗi làn đường. Những con lăn chuyên dụng này tự động tạo ra lực cản khi tốc độ pallet tăng lên, ngăn ngừa va chạm và bảo vệ cả sản phẩm lẫn nhân viên kho.

Số lượng và vị trí của các con lăn phanh phụ thuộc vào:

Chiều dài làn đường
Trọng lượng pallet
Góc dốc
Vận tốc pallet dự kiến
Nhiệt độ vận hành kho

Các kho-hạng nặng lưu trữ tải trọng trên 1.000 kg mỗi pallet thường yêu cầu bộ điều khiển tốc độ bổ sung so với các ứng dụng kho nhẹ hơn.

Bước 7: Kết hợp các tính năng an toàn thiết yếu

An toàn kho hàng phải luôn được tích hợp vào thiết kế ban đầu thay vì bổ sung sau khi lắp đặt. Hệ thống giá đỡ trọng lực được thiết kế phù hợp bao gồm nhiều bộ phận an toàn để bảo vệ người vận hành, xe nâng và sản phẩm được lưu trữ.

Các tính năng an toàn phổ biến bao gồm:

Máy tách pallet
Điểm dừng pallet cuối
Hướng dẫn làn đường
Hướng dẫn nhập cảnh
Bảo vệ chống va đập xe nâng

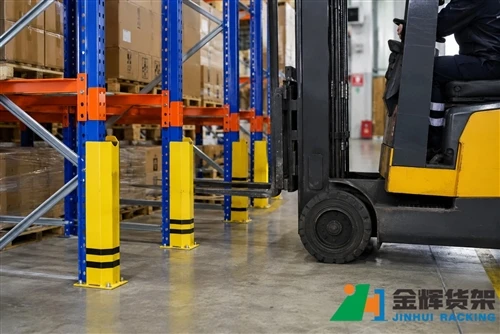

Bảo vệ cột giá
Tải nhãn cảnh báo
Thiết bị chống{0}}thu gọn

Những thành phần này giúp đảm bảo hoạt động đáng tin cậy đồng thời kéo dài tuổi thọ của toàn bộ hệ thống lưu trữ.

Bước 8: Lập kế hoạch mở rộng kho hàng trong tương lai

Yêu cầu về kho hàng thường thay đổi khi doanh nghiệp phát triển. Thiết kế một hệ thống giá đỡ trọng lực có tính đến khả năng mở rộng trong tương lai cho phép kết hợp các làn đường hoặc mức lưu trữ bổ sung mà không cần thay thế cài đặt ban đầu.

Khi lập kế hoạch mở rộng, các kỹ sư nên xem xét:

Dự kiến tăng trưởng tồn kho
Dòng sản phẩm bổ sung
Nâng cấp tự động hóa trong tương lai
Tích hợp hệ thống quản lý kho (WMS)
Kết nối băng tải tiềm năng
Không gian mở rộng tòa nhà có sẵn

Thiết kế kho có khả năng mở rộng giúp giảm đầu tư trong tương lai đồng thời giảm thiểu gián đoạn hoạt động.

Những lỗi thiết kế giá đỡ trọng lực thường gặp

Ngay cả những nhà khai thác kho có kinh nghiệm cũng có thể bỏ qua những cân nhắc thiết kế quan trọng trong quá trình lập kế hoạch dự án. Việc tránh những lỗi phổ biến này sẽ giúp đảm bảo hiệu suất hệ thống lâu dài và đáng tin cậy.

Sai lầm phổ biến	Tác động tiềm tàng	Giải pháp được đề xuất
Bỏ qua thiết kế đáy pallet	Chuyển động của pallet kém	Xác minh khả năng tương thích của pallet trước khi kỹ thuật.
Chọn độ sâu làn đường quá mức	Chi phí thiết bị cao hơn và vòng quay hàng tồn kho chậm hơn	Khớp độ sâu làn đường với hồ sơ tồn kho thực tế.
Con lăn phanh không đủ	Tốc độ pallet không an toàn	Tính toán kiểm soát tốc độ dựa trên trọng lượng pallet.
Lập kế hoạch lối đi xe nâng kém	tắc nghẽn giao thông	Tối ưu hóa các tuyến tải và chọn.
Không có trợ cấp cho sự tăng trưởng trong tương lai	Sửa đổi kho tốn kém	Thiết kế bố cục lưu trữ có thể mở rộng.

Câu hỏi thường gặp

Độ sâu làn đường được xác định như thế nào?

Độ sâu làn đường phụ thuộc vào thông lượng pallet, số lượng SKU, không gian kho sẵn có và mật độ lưu trữ mong muốn. Các kho có thông lượng cao hơn thường được hưởng lợi từ các làn đường sâu hơn.

Hệ thống giá đỡ trọng lực có thể được tùy chỉnh?

Đúng. Mỗi hệ thống giá đỡ trọng lực đều được thiết kế theo kích thước pallet, khả năng chịu tải, kích thước kho và yêu cầu vận hành.

Cần bao nhiêu con lăn phanh?

Số lượng thay đổi tùy thuộc vào trọng lượng pallet, chiều dài làn đường và góc dốc. Tính toán kỹ thuật xác định cấu hình tối ưu để di chuyển pallet an toàn.

Những loại pallet nào tương thích?

Hầu hết các pallet gỗ, nhựa và thép đều có thể được sử dụng, miễn là thiết kế đáy pallet phù hợp cho việc vận chuyển bằng con lăn.

Giá đỡ trọng lực có thể được tích hợp với tự động hóa kho hàng không?

Đúng. Hệ thống giá đỡ trọng lực có thể được tích hợp với băng tải, thiết bị AS/RS, hệ thống vận chuyển pallet và Hệ thống quản lý kho hàng (WMS) để cải thiện hiệu quả hậu cần tổng thể.

Phần kết luận

Một hệ thống giá đỡ trọng lực thành công bắt đầu bằng kỹ thuật thông minh. Việc lập kế hoạch cẩn thận về cách bố trí nhà kho, thông số kỹ thuật của pallet, độ sâu làn đường, cấu hình con lăn, tính năng an toàn và khả năng mở rộng trong tương lai sẽ đảm bảo hiệu suất đáng tin cậy và giá trị{1}}lâu dài.

Thay vì chọn cấu hình tiêu chuẩn, doanh nghiệp nên làm việc với các kỹ sư có kinh nghiệm để phát triển giải pháp luồng pallet tùy chỉnh phù hợp với mục tiêu hoạt động của họ. Hệ thống giá đỡ trọng lực được thiết kế phù hợp không chỉ tối đa hóa dung lượng lưu trữ mà còn cải thiện năng suất, độ chính xác của hàng tồn kho và an toàn kho hàng trong nhiều năm tới.

Để hiểu đầy đủ về lưu trữ dòng pallet, chúng tôi khuyên bạn nên đọc:
