Chiều dài cánh tay giá đỡ và khả năng chịu tảilà hai trong số những thông số quan trọng nhất cần xác nhận khi lập kế hoạch hệ thống lưu trữ cho các vật liệu dài, cồng kềnh hoặc không đều.
Không giống như kệ pallet thông thường, kệ tay đỡ sử dụng các tay ngang kéo dài từ các cột thẳng đứng để đỡ các vật dụng như ống thép, gỗ, nhôm định hình, ván, tấm nội thất và các vật liệu dài khác.
Chiều dài cánh tay chính xác và khả năng tải không thể được chọn độc lập. Chiều dài vật liệu, trọng lượng, phân bổ tải trọng, khoảng cách thẳng đứng, số điểm hỗ trợ và phương pháp lưu trữ đều ảnh hưởng đến thiết kế giá đỡ cuối cùng.
Tại sao chiều dài cánh tay Cantilever lại quan trọng
Cánh tay đòn hỗ trợ vật liệu được lưu trữ và xác định tải trọng có thể kéo dài bao xa từ cột thẳng đứng.
Nếu cánh tay quá ngắn, vật liệu có thể không được hỗ trợ đầy đủ. Nếu dài quá mức cần thiết, lực uốn lên cánh tay và người đứng thẳng có thể tăng lên.
Do đó, chiều dài cánh tay cần thiết phải được chọn theo độ sâu thực tế của vật liệu được lưu trữ.
Các vật liệu điển hình bao gồm:
- Ống và ống thép
- Hồ sơ nhôm
- Gỗ và gỗ xẻ
- Tấm gỗ và bảng
- Ống PVC
- Thanh kim loại và hồ sơ
- Linh kiện nội thất
- Vật liệu xây dựng
Trong hầu hết các dự án, cánh tay phải cung cấp sự hỗ trợ ổn định mà không nhô ra quá mức có thể ảnh hưởng đến việc lưu trữ hoặc xử lý an toàn.
Chiều dài cánh tay ảnh hưởng đến khả năng tải như thế nào
Cánh tay đúc hẫng hoạt động giống như một đòn bẩy nằm ngang kéo dài từ cột thẳng đứng.
Khi tải di chuyển ra xa cột, mô men uốn trên cánh tay tăng lên.
Điều này có nghĩa là hai cánh tay được làm từ cùng một tiết diện thép có thể có tải trọng cho phép khác nhau khi chiều dài của chúng khác nhau.
Nói chung:
Cánh tay dài hơn=Mômen uốn lớn hơn=Tải trọng cho phép thấp hơn đối với cùng một phần cánh tay
Vì lý do này, khả năng chịu tải phải luôn được xác nhận cùng với chiều dài cánh tay.
Nhà cung cấp không nên chỉ cung cấp số liệu "kg trên mỗi cánh tay" mà không biết hình chiếu của cánh tay và vị trí tải.
Vị trí tải cũng quan trọng như tổng trọng lượng
Tổng tải trọng như nhau có thể tạo ra ứng suất khác nhau tùy thuộc vào vị trí đặt vật liệu trên cánh tay.
Một tải trọng đặt gần vật thẳng đứng sẽ tạo ra lực uốn ít hơn so với tải trọng tương tự đặt gần đầu cánh tay.
Ví dụ:
- Một bó nhỏ gọn được đặt gần cột sẽ tạo ra mômen tải ngắn hơn.
- Một bó rộng kéo dài về phía đầu cánh tay sẽ tạo ra mô men tải dài hơn.
- Tải trọng không đồng đều có thể tác dụng nhiều lực lên một cánh tay hơn các cánh tay lân cận.
Đây là lý do tại sao phải cung cấp kích thước thực tế của sản phẩm và phân bổ tải trước khi quyết định công suất giá đỡ.
Cần bao nhiêu cánh tay đúc hẫng?
Các vật liệu dài thường phải được đỡ ở nhiều điểm dọc theo chiều dài của chúng.
Số lượng cánh tay cần thiết phụ thuộc vào:
- chiều dài vật liệu
- Độ cứng vật liệu
- Tổng trọng lượng
- Nguy cơ bị uốn cong hoặc chảy xệ
- Kích thước gói
- Khoảng cách thẳng đứng bắt buộc
Đối với các phần thép cứng, khoảng cách hỗ trợ rộng hơn có thể được thực hiện. Các vật liệu linh hoạt như ván mỏng, ống nhựa hoặc các cấu hình nhẹ có thể cần nhiều điểm hỗ trợ hơn.
Sử dụng quá ít giá đỡ có thể khiến vật liệu bị võng giữa các cột thẳng đứng, đồng thời việc thêm các giá đỡ không cần thiết sẽ làm tăng chi phí giá đỡ và giảm hiệu quả bố trí.
Khoảng cách thẳng đứng và chiều dài vật liệu
Khoảng cách giữa các cột thẳng đứng của côngxon phải được tính toán cùng với chiều dài vật liệu.
Ví dụ, một bó ống thép dài có thể được hỗ trợ bởi một số cột thẳng đứng được bố trí đều đặn.
Việc bố trí phải đảm bảo rằng:
- Tải trọng được phân phối trên nhiều cánh tay
- Phần nhô ra của vật liệu vẫn được kiểm soát
- Cánh tay cá nhân không bị quá tải
- Sản phẩm được lưu trữ không bị xệ xuống quá mức
- Xử lý xe nâng vẫn thuận tiện
Không có một khoảng cách thẳng đứng tiêu chuẩn nào phù hợp cho mọi ứng dụng vật liệu dài.
Khoảng cách chính xác phải dựa trên sản phẩm thực tế thay vì chỉ dựa trên chiều dài kho có sẵn.
Tải trọng cánh tay so với Tải cấp độ so với Tải trọng tổng thể
Khi xem xét báo giá giá đỡ đúc hẫng, người mua nên phân biệt giữa một số thuật ngữ công suất khác nhau.
| Thời hạn công suất | Nghĩa |
| Tải trọng cánh tay | Tải trọng tối đa cho phép trên một cánh tay đòn |
| Tải cấp độ | Tổng tải được hỗ trợ bởi tất cả các nhánh ở cùng mức lưu trữ |
| Tải cột | Tải tích lũy được truyền qua một cột thẳng đứng |
| Tải hàng giá | Tổng tải được lưu trữ được mang theo hàng giá hoàn chỉnh |
Các giá trị này có liên quan nhưng không được coi là có thể hoán đổi cho nhau.
Giá đỡ có thể sử dụng từng cánh tay chắc chắn, nhưng cấu trúc hoàn chỉnh vẫn phải được kiểm tra khả năng thẳng đứng, độ ổn định của đế, giằng và neo.

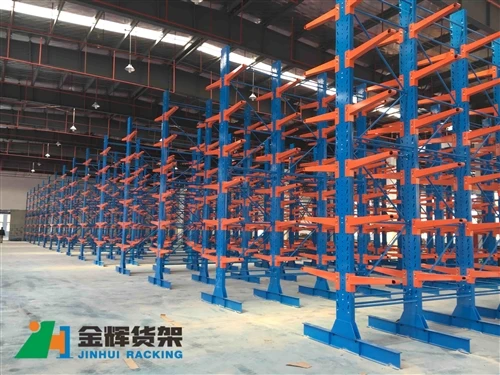

Giá đỡ công xôn một mặt và hai mặt-
Giá đỡ công xôn có thể được định cấu hình thành hệ thống-một mặt hoặc-hai mặt.
Giá đỡ công xôn một mặt-
Giá đỡ một mặt thường được lắp đặt dựa vào tường nhà kho hoặc dọc theo khu vực chu vi.
Cách bố trí này cung cấp khả năng truy cập lưu trữ từ một phía và có thể tận dụng hiệu quả không gian trên tường.
Giá đỡ công xôn hai mặt-
Giá đỡ hai mặt có các cánh tay mở rộng từ cả hai phía của cấu trúc thẳng đứng.
Chúng thường được lắp đặt tại các khu vực kho trung tâm và có thể cung cấp dung lượng lưu trữ cao hơn trên mỗi hàng giá.
Sự lựa chọn phụ thuộc vào không gian sàn sẵn có, tuyến đường xử lý vật liệu, khả năng tiếp cận của xe nâng và dung lượng lưu trữ cần thiết.
Để biết thêm thông tin, hãy xemhệ thống giá lưu trữ đúc hẫng.
Vật liệu khác nhau yêu cầu thiết kế giá đỡ khác nhau
Cấu hình giá đỡ đúc hẫng giống nhau không phải là lý tưởng cho mọi loại sản phẩm.
Ống thép và ống thép
Ống thép thường nặng và cứng. Giá đỡ phải cung cấp đủ sức chứa cánh tay và hỗ trợ ổn định dọc theo chiều dài vật liệu.
Hồ sơ nhôm
Cấu hình nhôm nhẹ hơn thép nhưng có thể nhạy cảm hơn với các vết trầy xước, biến dạng hoặc hỗ trợ không đồng đều.

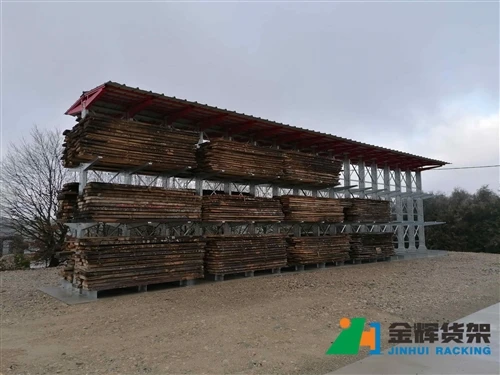

Gỗ và Gỗ xẻ
Gỗ có thể thay đổi đáng kể về chiều dài, trọng lượng và độ cứng. Khoảng cách cánh tay nên được lên kế hoạch để giảm độ võng và duy trì các bó có tổ chức.
Bảng và Bảng
Các tấm dài có thể yêu cầu khoảng cách hỗ trợ gần hơn để tránh bị cong, đặc biệt khi được cất giữ theo bó lớn.
Ống nhựa hoặc PVC
Ống nhựa có thể nhẹ nhưng linh hoạt nên giá đỡ thường cần nhiều điểm đỡ hơn so với vật liệu thép cứng.
Những lỗi thiết kế giá đỡ Cantilever thường gặp
Một số sai lầm có thể làm giảm hiệu quả lưu trữ hoặc tạo ra những rủi ro về cấu trúc không cần thiết.
- Chỉ chọn cánh tay theo khả năng chịu tải:Chiều dài cánh tay và vị trí tải cũng phải được xem xét.
- Sử dụng quá ít trụ đỡ thẳng đứng:Các vật liệu dài có thể bị võng xuống hoặc tập trung tải quá mức lên từng cánh tay.
- Bỏ qua phần nhô ra của vật liệu:Phần nhô ra quá mức có thể làm cho việc xử lý kém ổn định hơn.
- Giả sử tất cả các tải được phân bố đều:Các gói thực tế có thể đặt nhiều tải hơn lên một số điểm hỗ trợ nhất định.
- Lựa chọn kích thước giá đỡ trước khi xác nhận hoạt động của xe nâng:Chiều rộng lối đi và hướng chất hàng phải được đưa vào bố cục.
- Thay đổi cấp độ cánh tay mà không xem xét năng lực:Tải trọng thẳng đứng hoàn toàn vẫn phải nằm trong phạm vi thiết kế dự kiến.
Người mua nên cung cấp thông tin gì?
Trước khi yêu cầu báo giá giá đỡ đúc hẫng, người mua nên cung cấp thông tin chi tiết về sản phẩm và kho hàng.
Thông tin hữu ích bao gồm:
- Loại vật liệu
- Chiều dài vật liệu tối đa
- Chiều rộng và chiều sâu gói
- Trọng lượng bó tối đa
- Mức lưu trữ cần thiết
- Số lượng hoặc dung lượng lưu trữ cần thiết
- Chiều dài, chiều rộng và chiều cao kho
- Loại xe nâng và chiều cao nâng
- Tùy chọn một mặt hoặc hai mặt
- Lắp đặt trong nhà hoặc ngoài trời
Hình ảnh của vật liệu được lưu trữ thực tế cũng có thể giúp nhà cung cấp hiểu cách hỗ trợ sản phẩm.
Cách so sánh báo giá giá đỡ Cantilever
Khi so sánh các nhà cung cấp, người mua không nên chỉ nhìn vào tổng giá.
Những điểm quan trọng cần xem xét bao gồm:
- Chiều dài cánh tay
- Tải mỗi cánh tay
- Khoảng cách thẳng đứng
- Số cấp độ lưu trữ
- Kích thước phần thép
- Chiều dài cơ sở và cấu trúc
- Xử lý bề mặt
- Phương pháp neo
- Hỗ trợ vẽ và bố cục
Nếu hai báo giá sử dụng chiều dài cánh tay hoặc khoảng cách thẳng đứng khác nhau thì công suất và giá được báo giá của chúng có thể không thể so sánh trực tiếp.
Do đó, bản vẽ bố trí cần được xem xét cùng với báo giá.
Giải pháp lưu trữ Cantilever từ Jinhui Rack
Jinhui Rack cung cấp giá đỡ đúc hẫng tùy chỉnh cho các vật liệu dài, cồng kềnh và không đều được sử dụng trong các nhà máy sản xuất,-kho vật liệu xây dựng, cơ sở chế biến-kim loại, khu vực lưu trữ gỗ và trung tâm phân phối.
Chiều dài cánh tay, khả năng chịu tải, khoảng cách thẳng đứng, chiều cao giá đỡ, mức lưu trữ và cấu hình một mặt hoặc hai mặt có thể được điều chỉnh theo kích thước vật liệu thực tế và điều kiện kho hàng.
Đối với các dự án lưu trữ-vật liệu dài hạn, nhóm của chúng tôi có thể chuẩn bị bố trí giá đỡ dựa trên kích thước sản phẩm, yêu cầu về tải trọng, hoạt động của xe nâng và không gian kho sẵn có.
suy nghĩ cuối cùng
Chiều dài cánh tay giá đỡ và khả năng chịu tải phải luôn được xem xét cùng nhau.
Cánh tay dài hơn tạo ra mômen uốn lớn hơn, đồng thời vị trí tải, khoảng cách thẳng đứng, số điểm đỡ và độ cứng của vật liệu cũng ảnh hưởng đến thiết kế giá đỡ cuối cùng.
Vì lý do này, người mua nên cung cấp kích thước vật liệu thực tế và tải trọng tối đa trước khi chọn cấu hình giá đỡ đúc hẫng.
Một hệ thống được thiết kế phù hợp có thể cung cấp sự hỗ trợ ổn định cho các vật liệu dài đồng thời cải thiện cách tổ chức kho, xử lý hiệu quả và sử dụng không gian lưu trữ sẵn có.
